Aडाटाम्याट्रिक्स10 x 10सबैभन्दा सानो ECC 200 DataMatrix प्रतीक हो, जसमा धेरै सानो मात्रामा डाटा एन्कोड गर्न प्रयोग गरिने 10 x 10 ग्रिड हो।

यसको न्यूनतम पदचिह्नको कारण - प्रायः लगभग १ मिमी - डाटाम्याट्रिक्स10 x 10एयरोस्पेस, इलेक्ट्रोनिक्स, र चिकित्सा उपकरणहरू जस्ता उद्योगहरूमा व्यापक रूपमा प्रयोग गरिन्छ, जहाँ मार

तर, यो कम्प्याक्ट आकारले कडा सीमाहरूको साथ आउँछ। डाटाम्याट्रिक्स10 x 10केही वर्णहरू मात्र भण्डारण गर्न सक्छ र चिन्ह र स्क्यानिङ अवस्थाहरूमा सटीक नियन्त्रण आवश्यक छ।

यो गाइडले यसको आकार, क्षमता सीमा, र वास्तविक संसारका अनुप्रयोगहरूमा सही विकल्प कब हुन्छ भन्ने व्याख्या गर

डाटाम्याट्रिक्स १० x १० के हो? (परिभाषा र व्यावहारिक अर्थ)

डाटाम्याट्रिक्स10 x 10एक 2D बारकोड हो जुन१० पङ्क्तिहरू x १० स्तम्भहरू (१०० मोड्युलहरू)ईसीसी २०० मानक अन्तर्गत।

यद्यपि यसमा १०० मोड्युलहरू छन्, त्यस ठाउँको एक महत्त्वपूर्ण भाग संरचनात्मक ढाँचाहरू र त्रुटि सुधारका लागि आ यसले वास्तविक डाटाको लागि न्यूनतम क्षेत्र मात्र छोड्छ, जसले मूलभूत रूपमा प्रतीकलाई व्यवहारमा कसरी प्रय

अर्को शब्दमा, यो10 x 10ढाँचा लचिलोपन को लागि अवस्थित छैन, तरचरम स्थान प्रतिबन्धहरू.

डाटाम्याट्रिक्स १० x १० क्षमता सीमाहरू (तपाईं वास्तवमा के एन्कोड गर्न सक्नुहुन्छ)

सबैभन्दा महत्त्वपूर्ण प्रतिबन्ध डाटा क्षमता हो र यो जहाँ धेरै कार्यान्वयनहरू असफल हुन्छन्।

यद्यपि प्रतीकले १०० मोड्युलहरू समावेश गर्दछ, वास्तविक डाटाको लागि एउटा सानो भाग मात्र उपलब्ध छ। बाँकी निम्न लागि आरक्षित छन्:

• फाइन्डर ढाँचा (एल आकारको सीमा)

• समय ढाँचा

• त्रुटि सुधार (रीड सोलोमन, लगभग २५%)

फलस्वरूप, प्रयोग योग्य पेलोड अत्यन्तै सीमित छ।

व्यावहारिक क्षमता सीमाहरू:

ईसीसी २०० विनिर्देश अनुसार, एक को अधिकतम क्षमता10 x 10डाटाम्याट्रिक्स होः

•संख्यात्मक: ६ अंकहरू

•अल्फान्युमेरिक: ३ वर्ण

•बाइनरी: १ बाइट

मुख्य अन्तर्दृष्टि:

A10 x 10डाटाम्याट्रिक्स "सानो तर लचिलो छैन।" यो होकडाई सीमितएउटा अतिरिक्त वर्ण पनि प्रतीकलाई विस्तार गर्न बाध्य गर्नेछ।

उदाहरणका लागि, 1234567 एन्कोड गर्ने प्रयासले स्वचालित रूपमा एक उत्पन्न गर्नेछ१२ x १२ प्रतीकहोइन10 x 10.

डाटाम्याट्रिक्सको भौतिक आकार १० x १० (मोड्युल आकार र शान्त क्षेत्र)

डाटा परिभाषित भएपछि, अर्को प्रतिबन्ध भौतिक आकार हो।

अन्तिम आयामहरू निर्भर गर्दछएक्स-आयाम (मोड्युल आकार) उच्च-सटीक मार्किङ प्रणालीमा, यो ०.१ मिमीसम्म कम हुन सक्छ।

विशिष्ट भौतिक आयामहरू:

•म्याट्रिक्स आकार:मोड्युल आकार (एक्स-आयाम) द्वारा निर्धारित, निश्चित छैन

•शान्त क्षेत्र:प्रत्येक पक्षमा कम्तिमा १ मोड्युल चौडाई

•कुल आवश्यक ठाउँ:मोड्युल आकारमा निर्भर गर्दछ र शान्त क्षेत्र समावेश गर्दछ

उदाहरणका लागि, ०.२५ मिमीको मोड्युल आकारको साथ, एक10 x 10डाटाम्याट्रिक्स लगभग २.५ मिमी x २.५ मिमी (शान्त क्षेत्र बाहेक) हुनेछ, र शान्त क्षेत्र समावेश गर्दा ठ

धेरै मार्किङ विफलताहरू एन्कोडिङ त्रुटिहरूद्वारा होइन, तर अपर्याप्त शान्त क्षेत्र वा प्रतीकको वरिपरि खराब

डाटाम्याट्रिक्स आकार तुलना (१० x १० बनाम ठूला प्रतीकहरू)

निर्णय गर्न10 x 10उचित छ, यसले यसलाई अर्को आकारका तहहरूसँग तुलना गर्न मद्दत गर्दछ।

व्यावहारिक नियम:यदि तपाईंको डाटा थोरै जटिल छ भने, १० x १० सामान्यतया सही विकल्प होइन।

कब डाटाम्याट्रिक्स १० x १० (वास्तविक औद्योगिक अनुप्रयोगहरू) प्रयोग गर्ने

यसको सीमितताको कारण, यो प्रतीकलाई धेरै विशिष्ट परिदृश्यहरूमा मात्र प्रयोग गरिन्छ।

1. पीसीबी र माइक्रो-इलेक्ट्रोनिक्स

पीसीबी निर्माणमा, उपलब्ध मार्किङ स्पेस अत्यन्तै सीमित छ।एक भित्र फिट गर्न10 x 10प्रतीक, निर्माताहरू प्रायःडाटा ढाँचाहरू संकुचित गर्नुहोस् (उदाहरणका लागि, आधार-३६ एन्कोडिङ)

२. चिकित्सा उपकरण र प्रत्यारोपण

सर्जिकल उपकरणहरूले बारम्बार नसबंदी चक्रहरूमा बाँच्नुपर्छ।लेबलहरू छिटो खराब हुन्छन्, त्यसैले स्थायी चिन्ह लगाउनु आवश्यक छ।

A10 x 10डाटाम्याट्रिक्सले ट्रेसिबिलिटीलाई अनुमति दिन्छप्रयोग योग्यता वा संरचनात्मक अखंडतालाई असर गर्दैन.

३. एयरोस्पेस र प्रेसिजन कम्पोनेन्टहरू

एयरोस्पेसमा, साना भागहरू पनि ट्रेस गर्न सकिन्छ।तर, मार्किङले घटकलाई कमजोर गर्नु पर्दैन।

यसले अल्ट्रा-साना प्रतीकहरूको लागि एउटा उत्तम प्रयोग केस सिर्जना गर्दछ।

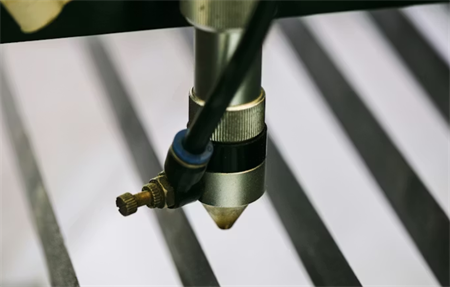

प्रत्यक्ष भाग मार्किङ (डीपीएम): किन १० x १० प्रयोग गरिन्छ

अधिकांश वास्तविक संसारका केसहरूमा, डाटाम्याट्रिक्स10 x 10प्रयोग गरिएको छप्रत्यक्ष भाग मार्किङ (डीपीएम).

लेबल मुद्रण गर्ने सट्टा, कोड प्रत्यक्ष रूपमा लागू गरिन्छः

• लेजर मार्किङ

• डट पीनिंग

• रासायनिक एचिंग

फाइदा स्थायित्व हो।व्यापार छ त्योपठनीयता नियन्त्रण गर्न धेरै कठिन हुन्छ।

पठनीयता चुनौतीहरू (र तिनीहरूलाई कसरी समाधान गर्ने)

यस स्केलमा, कोड उत्पन्न गर्नु कठिन भाग होइनयो विश्वसनीय पढ्नु हो।

सामान्य मुद्दाहरूमा समावेश छन्:

• धातु सतहमा प्रतिबिम्ब

• चिन्ह लगाएपछि कम विपरीत

• अपर्याप्त मोड्युल परिभाषा

उद्योग समाधानहरू:

• औद्योगिक दृष्टि प्रणाली (उपभोक्ता स्क्यानर होइन)

•Dप्रतिबिम्ब कम गर्न प्रकाश

• उच्च विपरीत लागि अनुकूलित लेजर मापदण्डहरू

यी सामान्यतया आईएसओ डीपीएम गुणस्तर मानकहरू अन्तर्गत प्रमाणित हुन्छन्।

कसरी डाटाम्याट्रिक्स १० x १० सही तरिकाले उत्पन्न गर्ने

सफलतापूर्वक उत्पन्न गर्न10 x 10प्रतीक:

1.डाटा अत्यन्त छोटो राख्नुहोस् (६ अंक वा कम सिफारिस गरिएको)

2.ईसीसी २०० अनुरूप एन्कोडिङ सफ्टवेयर प्रयोग गर्नुहोस्

3.चिन्ह लगाउनु अघि प्रतीक आकार प्रमाणित गर्नुहोस्

4.वास्तविक अवस्थामा परीक्षण पठनीयता

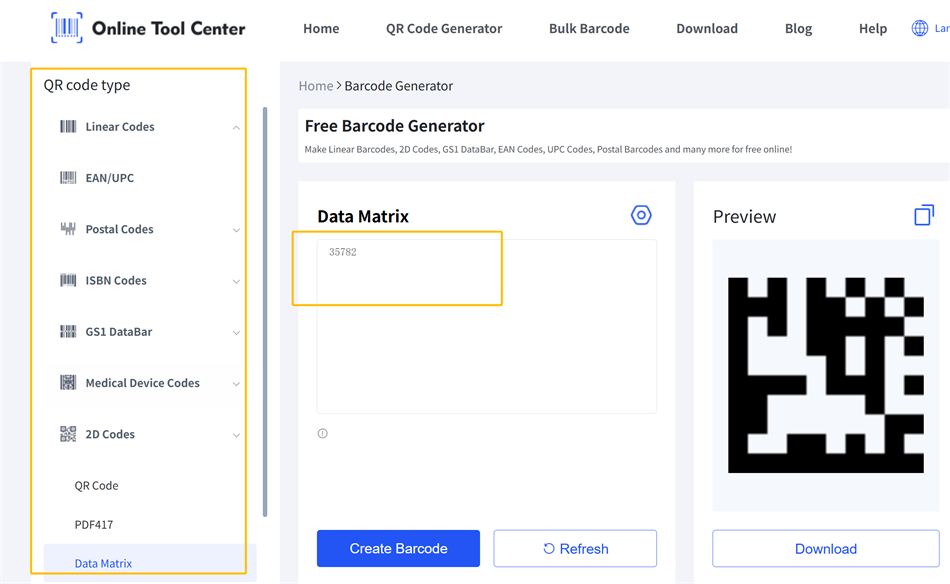

व्यवहारमा, धेरै छन्निःशुल्क अनलाइन 2D बारकोड जनरेटरहरूजसले छिटो डाटाम्याट्रिक्स १० x १० सिर्जना गर्न सक्छ। प्रक्रिया सामान्यतया सरल हुन्छ - केवल तपाईंको डाटा प्रविष्ट गर्नुहोस् र उपकरणले स्वचालित रूपमा

कुञ्जी नियम:यदि तपाईंको डाटा स्वाभाविक रूपमा सीमा भित्र फिट छैन भने, यसलाई बाध्य नगर्नुहोस् यसको सट्टामा ठूलो प्रतीक प्रयोग गर्नुहोस्।

निष्कर्ष: जब १० x १० सही विकल्प हुन्छ

डाटाम्याट्रिक्स10 x 10सामान्य उद्देश्यको बारकोड होइन, तर अत्यधिक स्थान प्रतिबन्धको लागि समाधान हो।

राम्रोसँग प्रयोग गरिएको, यसले सबैभन्दा सानो घटकहरूमा ट्रेसिबिलिटी सक्षम गर्दछ। गलत तरिकाले प्रयोग गरिएको यसको परिणामस्वरूप प्रायः अपठनीय कोडहरू हुन्छन्।

अन्ततः, सफलता प्रतीक उत्पन्न गर्न कम निर्भर गर्दछ र यसको सीमाहरू वरिपरि सम्पूर्ण मार्किङ र स्क्यानिंग प्रक्रिया डिजाइन गर

डाटाम्याट्रिक्स १० x १० को बारेमा सामान्य प्रश्नहरू

प्रश्न १: सबैभन्दा सानो डाटाम्याट्रिक्स आकार के हो?

सबैभन्दा सानो सामान्यतया प्रयोग गरिने ईसीसी २०० डाटाम्याट्रिक्स आकार हो10 x 10.

Q2: कति डाटा एक सक्छ10 x 10डाटाम्याट्रिक्स स्टोर?

६ संख्यात्मक अंक वा ३ वर्णमाला वर्णहरू।

Q3: स्मार्टफोनहरू स्क्यान गर्न सक्छन्10 x 10कोडहरू?

केही स्मार्टफोनहरूले डाटाम्याट्रिक्स कोडहरू स्क्यान गर्न सक्छन्, तर10 x 10प्रतीकहरू - विशेष गरी डीपीएम वा कम विपरीत अवस्थाहरूमा - स्क्यान विश्वसनीयता प्रायः सीमित हुन्छ।
